高頻雷達物位計脈沖與調頻連續波技術解析及市場主流地位探因

引言

在工業過程控制領域，物位測量是確保生產安全、提高效率的關鍵環節。高頻雷達物位計憑借其高精度、非接觸式測量和強抗干擾能力，迅速取代傳統物位儀表，成為市場的主流選擇。高頻雷達物位計主要分為兩大技術分支：脈沖雷達物位計和調頻連續波（FMCW）雷達物位計。盡管用戶提示中僅提及“脈沖雷達物位計”，但為全面解析高頻雷達物位計的市場格局，本文將同時介紹這兩種主流類型，并重點分析它們的工作原理、技術特點及應用場景。

一、高頻雷達物位計為何成為主流？

高頻雷達物位計通常指工作頻率在76-81GHz（或24GHz以上）的雷達儀表。相比低頻雷達（如6GHz或10GHz），高頻雷達具有更短的波長，從而帶來以下優勢：

更高的測量精度：波長短，波束角小，能量集中，可有效避開罐內障礙物。
更強的抗冷凝和粉塵能力：高頻信號穿透力更強，適用于惡劣工況。
更小的安裝尺寸：天線更緊湊，便于在小型容器或狹小空間安裝。
更遠的測量范圍：在相同天線尺寸下，高頻雷達的增益更高，可測量更大量程。

正是這些優勢，使得高頻雷達物位計在石油、化工、電力、水處理、食品醫藥等行業得到廣泛應用，市場份額持續擴大，成為名副其實的主流產品。

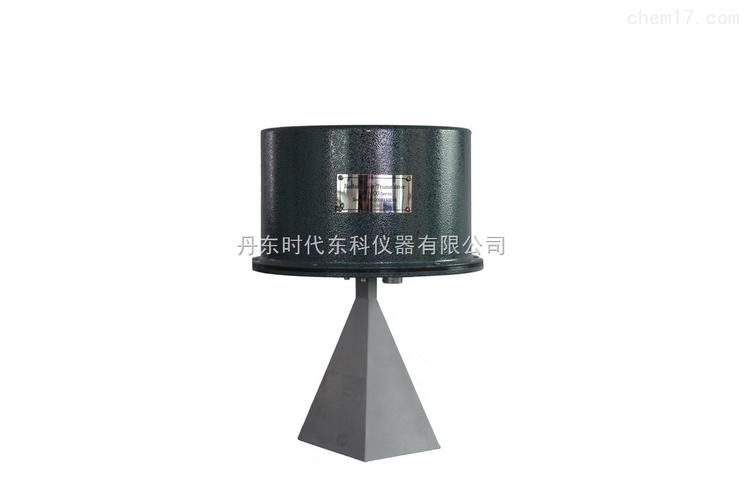

二、脈沖雷達物位計

1. 工作原理

脈沖雷達物位計基于時間飛行（Time of Flight, TOF）原理。儀表天線發射一系列極短的微波脈沖，脈沖以光速傳播，遇到物料表面后反射，部分回波被同一天線接收。儀表通過測量發射脈沖與接收回波之間的時間差 \( \Delta t \)，結合光速 \( c \)，計算出天線到物料表面的距離 \( D \)：

\[ D = \frac{c \cdot \Delta t}{2} \]

由于脈沖持續時間極短（納秒級），且往返時間極小，現代脈沖雷達采用等效采樣或相關檢測技術，將高速信號轉換為低速信號進行處理，從而實現高精度測量。

2. 技術特點

低功耗：脈沖發射占空比極低，平均功耗小，適合本安型或電池供電場合。
簡單可靠：信號處理相對直接，電路結構簡單，成本較低。
抗干擾能力強：對蒸汽、粉塵、泡沫等有一定穿透能力，但極端工況下回波可能較弱。
盲區較大：由于脈沖寬度和接收恢復時間限制，近端盲區通常比FMCW雷達大。
精度適中：典型精度為±3mm至±10mm，滿足多數工業需求。

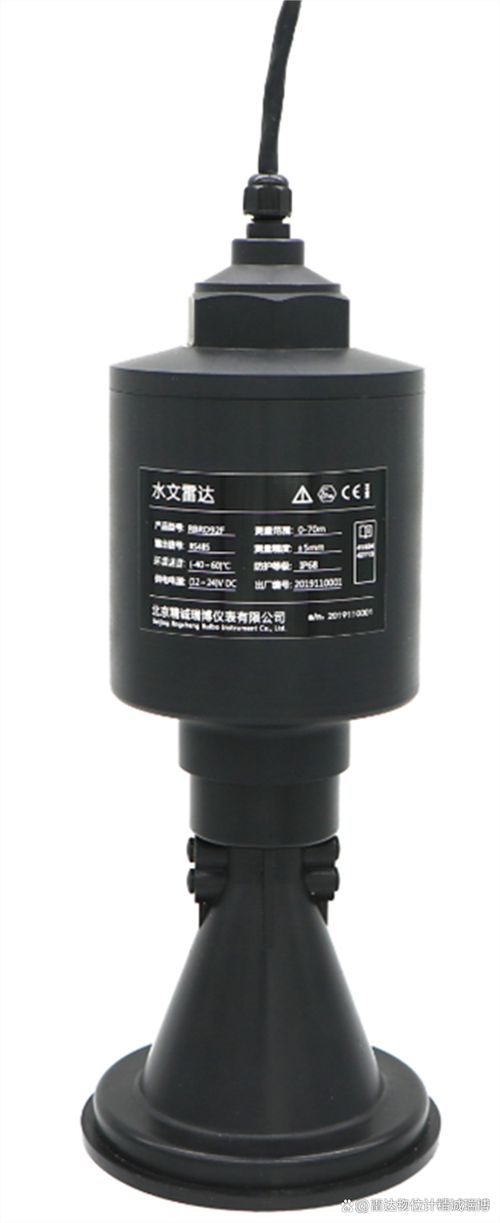

3. 典型應用

脈沖雷達物位計廣泛應用于水罐、酸罐、堿罐、污水池、水泥倉、糧食倉等。尤其適合對功耗有嚴格要求的場合，如太陽能供電或無線遠程監測。

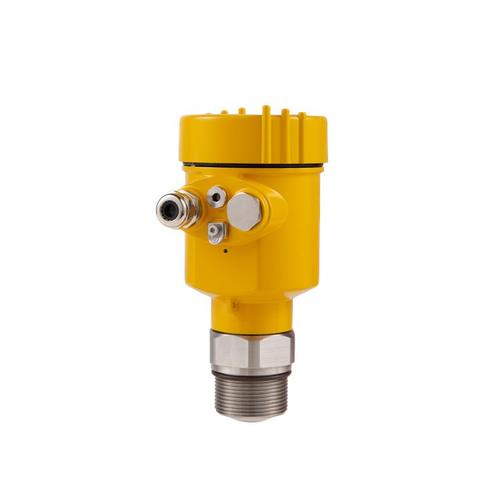

三、調頻連續波（FMCW）雷達物位計

1. 工作原理

FMCW雷達發射頻率隨時間線性變化的連續微波信號（通常為鋸齒波或三角波）。發射信號與接收回波信號之間產生頻率差 \( \Delta f \)，該差頻與目標距離成正比：

\[ D = \frac{c \cdot \Delta f \cdot T}{2 \cdot B} \]

其中 \( T \) 為調制周期，\( B \) 為調制帶寬。通過快速傅里葉變換（FFT）分析差頻信號，即可精確計算出距離。

2. 技術特點

高精度：可達±1mm甚至更高，適合精密計量。
小盲區：連續波工作方式，近端盲區可小至幾厘米。
強信號處理能力：通過頻譜分析可有效分離干擾回波，適應復雜工況。
低發射功率：通常小于1mW，符合本安要求。
成本較高：電路復雜，高頻器件成本高，但隨芯片集成度提升，價格逐漸下降。

3. 典型應用

FMCW雷達物位計適用于要求高精度、小盲區的場合，如反應釜、精細化工儲罐、制藥設備、食品飲料罐等。也常用于貿易結算級計量。

四、脈沖與FMCW雷達物位計的對比

| 特性 | 脈沖雷達物位計 | FMCW雷達物位計 |
|------|----------------|----------------|
| 測量原理 | 時間飛行 | 調頻連續波 |
| 精度 | ±3~10mm | ±1~3mm |
| 盲區 | 較大（通常0.2~0.5m） | 較小（可<0.1m） |
| 功耗 | 低 | 中等 |
| 成本 | 較低 | 較高 |
| 抗干擾 | 較好 | 優秀 |
| 適用工況 | 普通儲罐、水處理 | 高精度、復雜工況 |
